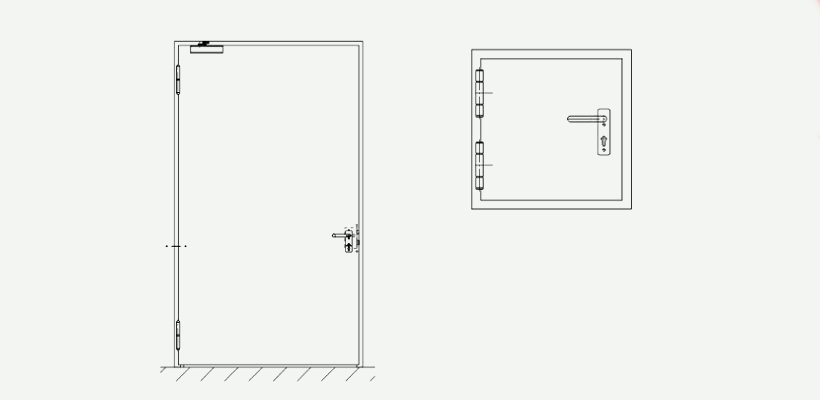

Technische Zeichnung TSN-11-CE

Feuerschutztür / Brandschutztür nach europäischem Standard

System Schröders EIS-11 CE

Einflügelige hochfeuerbeständige Stahltür / -klappe EI2120-Sa-C5 nach EN 16034

CE-Zeichen gekennzeichnet

Feuerschutz

EI2 120-Sa / E 120 / EW 60 geprüft nach EN 1634-1

Prüfbericht WFRC 360408 nach EN 13501-2

  • als Tor nach DIN EN 13241
  • als Außentür nach DIN EN 14351-1

Kombinierbar mit weiteren Leistungseigenschaften:
Rauchschutz
(wahlweise)		 S200 geprüft nach EN 1634-3
Wärmedämmung
(wahlweise)

UD-Wert ≥ 2,7 W/(m²K) nach EN ISO 10077-1

Einbruchschutz
(wahlweise)

RC2 (WK2) - Gutachtliche Stellungnahme Nr. 45-47/22.122, PIV-Velbert
RC1 (WK1) - Gutachtliche Stellungnahme Nr. 45-47/22.122, PIV-Velbert

nach DIN EN 1627 - 1630

Erhöhte Luftdichtigkeit
(wahlweise)

bis Klasse 4 nach EN 12207 (Prüfdruck bis 600 Pa)

Gutachtliche Stellungnahme 11-000082-PR01
Widerstandsfähigkeit
gegen Windlast
(wahlweise)

bis Klasse C5 (2.000 Pa) nach EN 12210

Gutachtliche Stellungnahme 11-000082-PR01
Schlagregendichtheit
(wahlweise)

bis Klasse 8A nach EN 12208

Gutachtliche Stellungnahme 11-000082-PR01
Druck- / Sogwiderstand
(wahlweise)

bis 5.000 Pa nach DIN EN 12211

Gutachtliche Stellungnahme Nr. 16-003037-PR01
Differenzklima
(wahlweise)

Klasse 2 (d + e) nach EN 12219 (Verformung)

Fähigkeit zur Freigabe
(wahlweise)

nach DIN EN 16034
Feststellanlage nach DIN EN 14637

nach DIN EN 14351-1
bei Türen in Flucht- und Rettungswegen nachgewiesen

Flächenbündig
(wahlweise)

flächenbündige Ausführung FLAT

Explosionsschutz
(wahlweise)		 Logo ATEX Bei Einbau in explosionsgefährdeten Bereichen bitte Bestätigungs­schreiben beachten: Explosionsschutz ATEX für Drehflügeltüren System Schröders (als PDF-Datei)
Technische Beschreibung
Maßbereich
(Rohbaumaß)
Breite von 500 mm bis 1.400 mm
Höhe von 750 mm bis 2.650 mm
Türblatt

Blattdicke 68 mm bis 69 mm - glatt doppelwandig
Blechdicke 1,0 mm bis 1,5 mm

  • Dünnfalz
    • wahlweise Dickfalz
    • Isoliereinlage
      • wahlweise mit Deckblechen vollflächig verklebt und gepresst,
        dadurch besonders glattes und ebenes Türblatt
  • Thelesol® 120 Brandschutzleisten an den Türblattkanten
Zarge Zargensystem "ZNG" (siehe Einbauvarianten)

mit bündig eingeklemmten Thelesol® Brandschutzleisten und elastischer Gummidichtung

  • wahlweise mit elastischer Rauchschutzdichtung
  • Eckzarge
  • wahlweise Umfassungszarge
  • wahlweise Blockzarge
Bodendichtung erforderlich bei Rauchschutz, Schallschutz, erhöhter Luftdichtigkeit
  • wahlweise absenkbare Bodendichtung oder
  • Gleitdichtung (patentgeschützt)
Bänder

2-/3-teilige KO-Türbänder
mit patentierten Leichtlaufbändern als Leichtlauftüren
oder mit Kugellager-Zwischenringen

  • wahlweise Objektband mit 3D Verstellbarkeit
Beschläge
  • wahlweise jede zugelassene Drückergarnitur nach EN 1906 bzw. EN 179
  • wahlweise Panikstangengriff bzw. Druckstange nach EN 1125
Verriegelung

Einfallenschloss nach EN 12209, je nach Ausführung Mehrfachverriegelung
Profilzylinder vorgerichtet (Zylinder bauseitig)
Sicherungszapfen

  • wahlweise Panikschloss nach EN 179 bzw. EN 1125
Selbstschließung

Türschließer nach DIN EN 1154

  • wahlweise Federband bei kleineren Türen / Klappen
Einbau
  • in Mauerwerk
  • in Beton
  • wahlweise stumpfer Einbau zwischen die Laibung
  • zugelassen für den Einbau in großer Höhe (nichtfußbodengleicher Einbau: Höhe ein- oder beidseitig > 500 mm über OKF - z.B. als Schachttür/-klappe) mit unterer Brand- und Rauchdichtung - auch schwellenlos
Kennzeichnung

CE-Zeichen Kennzeichnung und Leistungserklärung

Wahlweise
  • zusätzliche Sicherheitseinrichtungen möglich
    (Magnetkontakt, Riegelkontakt, E-Öffner...)
  • Ausführung in Edelstahl

Die Angaben beziehen sich auf übliche Ausstattungsvarianten. Bei der Kombination unterschiedlicher Leistungseigenschaften können individuelle Ausstattungen erforderlich werden.

Die lizenzierten System Schröders Fertigungsbetriebe beraten Sie gerne bei der Planung Ihrer Anforderungen.
