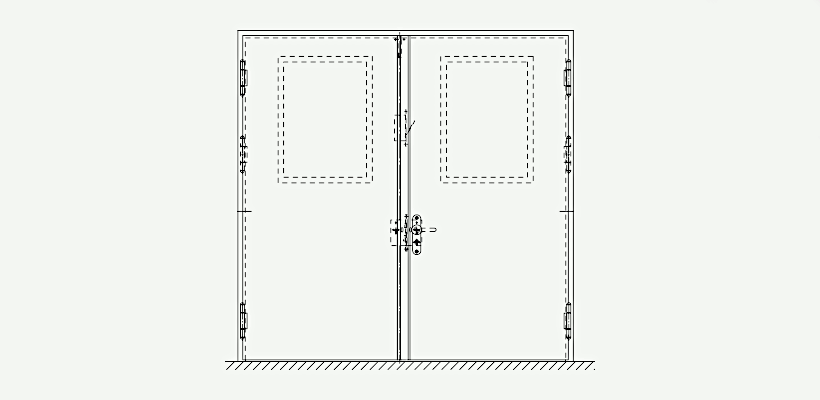

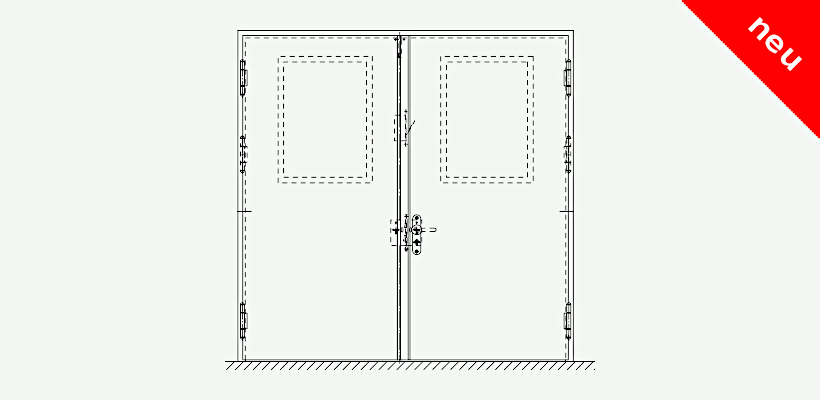

Technische Zeichnung FBN-2

Beschusshemmende Tür

System Schröders FBN-2

Zweiflügelige beschusshemmende Tür nach EN 1522/1523
Beschusshemmung

Klasse FB6 - Prüfbericht S-25-0202-02/B Beschussamt Ulm
Klasse FB4 - Prüfbericht S-25-0202-01/B Beschussamt Ulm

geprüft nach EN 1522/1523

Kombinierbar mit weiteren Leistungseigenschaften:
Wärmedämmung
(wahlweise)

UD-Wert ≥ 1,3 W/(m²K) nach EN ISO 10077-1

Einbruchschutz
(wahlweise)

RC4 (WK4) - Gutachtliche Stellungnahme Nr. 22-7/15.125, PIV-Velbert
RC3 (WK3) - Gutachtliche Stellungnahme Nr. 22-6/15.125, PIV-Velbert
RC2 (WK2) - Gutachtliche Stellungnahme Nr. 45-48/22.122, PIV-Velbert
RC1 (WK1) - Gutachtliche Stellungnahme Nr. 45-48/22.122, PIV-Velbert

nach DIN EN 1627 ff

Schallschutz
(wahlweise)

Bis RW (C;Ctr) = 46 (-1;-5) dB

nach EN ISO 10140-1 / EN ISO 10140-2 / EN ISO 717

Einbau in Außenwände
(wahlweise)

Nach DIN EN 14351-1 CE-Zeichen gekennzeichnet

Erhöhte Luftdichtigkeit
(wahlweise)

bis Klasse 3 nach EN 12207 (± 600 Pa)

Gutachtliche Stellungnahme Nr. 40-40/12.122, PIV Velbert
Widerstandsfähigkeit
bei Windlast
(wahlweise)

Bis Klasse C5 nach EN 12210 (± 2.000 Pa)

Gutachtliche Stellungnahme Nr. 40-40/12.122, PIV Velbert
Schlagregendichtheit
(wahlweise)

bis Klasse 4A nach EN 12208 (± 150 Pa)

Gutachtliche Stellungnahme Nr. 40-40/12.122, PIV Velbert
Druck- / Sogwiderstand
(wahlweise)

nach DIN EN 12211 (bis 3.800 Pa)

Gutachtliche Stellungnahme Nr. 40-52/16.120
Differenzklima
(wahlweise)

Klasse 2 (d + e) nach EN 12219 (Verformung)

Fähigkeit zur Freigabe
(wahlweise)

Nach DIN EN 14351-1
bei Türen in Flucht- und Rettungswegen nachgewiesen

Flächenbündig
(wahlweise)

Flächenbündige Ausführung FLAT

Explosionsschutz
(wahlweise) 		Logo ATEX Bei Einbau in explosionsgefährdeten Bereichen bitte Bestätigungsschreiben beachten: Explosionsschutz ATEX für Drehflügeltüren System Schröders (als PDF-Datei)

Leistungseigenschaften kombinierbar mit weiteren Türtypen „System Schröders“:
Feuerschutz
(wahlweise)

EI230-Sa4 (Feuerschutztür System Schröders TSN-2 CE)

geprüft nach nach EN 1634-1

T30 (Feuerschutztür System Schröders TSN-2)

mit allgemeiner bauaufsichtlicher Zulassung

Rauchschutz
(wahlweise)

S200 (z.B. Rauchschutztür System Schröders RSN-2 CE)

geprüft nach EN 1634-3

Technische Beschreibung
Maßbereich
(Baurichtmaß)

Fläche Türflügel maximal 3 m²

Einschränkungen bei zusätzlichen Leistungseigenschaften möglich
z.B. Einbruchschutz, Schallschutz, Erhöhte Luftdichtigkeit und/oder Schlagregendichtheit


abweichende Sondergrößen mit entsprechendem Einzelnachweis möglich
Türblatt

Blattdicke 69 mm - glatt doppelwandig
Blechdicke 1,5 mm

  • Dünnfalz
    • wahlweise Dickfalz

Sicherungszapfen
Zarge Zargensystem "ZNG" oder "ZG"

Dichtung abhängig von der Leistungseigenschaft

  • elastische Gummidichtung
  • Silikondichtung

Eckzarge

  • wahlweise Umfassungszarge
  • wahlweise Blockzarge
Schwelle

Mit beschusshemmender Schwelle

Türen ohne beschusshemmende Schwelle stellen immer ein Sicherheitsrisiko dar, da ein Projektil durch den unteren Türspalt gelangen kann.

Bodendichtung

Abhängig von der Leistungseigenschaft

  • ohne Dichtung
  • absenkbare Bodendichtung
  • Anschlagdichtung
  • Gleitdichtung / Schleifdichtung
Verglasung
(wahlweise)
  • FB4: Beschusshemmende Rechteckverglasung nach EN 1063 BR4-NS

Glasmaße variabel

Mindestfriesbreite: 130 mm

Glashalteleisten mit verdeckter Verschraubung

Bänder

2-/3-teilige KO-Türbänder
mit patentierten Leichtlaufbändern als Leichtlauftüren
oder mit Kugellager-Zwischenringen

Beschläge

ES3 Beschläge

  • wahlweise Visierbeschlag mit 5-Punkt Verschlusssystem
Verriegelung

Unterschiedliche Verriegelungssysteme möglich

Gangflügel

Profilzylinder vorgerichtet (Zylinder bauseitig)

Selbstschließung
(wahlweise)

Beide Flügel mit Türschließer nach EN 1154
mit Schließfolgeregler nach EN 1158

Einbau

Nachgewiesen mit vermörtelter Eckzarge / Ansatzzarge

  • in statisch geeignete, beschusshemmende Wände entsprechend der jeweiligen Beschussklasse
Wahlweise
  • Zusätzliche Sicherheitseinrichtungen möglich
    (Magnetkontakt, Riegelkontakt, E-Öffner...)
  • Ausführung in Edelstahl
  • beschussfester Türspion

Die Angaben beziehen sich auf übliche Ausstattungsvarianten. Bei der Kombination unterschiedlicher Leistungseigenschaften können individuelle Ausstattungen erforderlich werden.

Die lizenzierten System Schröders Fertigungsbetriebe beraten Sie gerne bei der Planung Ihrer Anforderungen.
