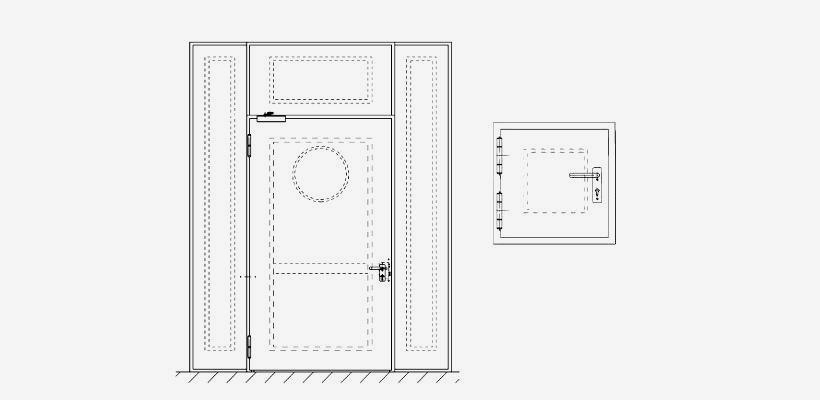

Technische Zeichnung ASN-1

Mehrzwecktür für den Außenbereich

System Schröders ASN-1

Einflügelige Mehrzweck - Stahltür / -klappe für den Außenbereich gemäß DIN EN 14351-1

CE-Zeichen gekennzeichnet

Wärmedämmung

UD-Wert ≥ 1,3 W/(m²K) nach EN ISO 10077-1

Kombinierbar mit weiteren Leistungseigenschaften:

Erhöhte Luftdichtigkeit
(wahlweise)

bis Klasse 4 nach EN 12207 (Prüfdruck bis 600 Pa)

Gutachtliche Stellungnahme 11-000082-PR01
Widerstandsfähigkeit
gegen Windlast

(wahlweise)

bis Klasse C5 (2.000 Pa) nach EN 12210

Gutachtliche Stellungnahme 11-000082-PR01
Schlagregendichtheit
(wahlweise)

bis Klasse 8A nach EN 12208

Gutachtliche Stellungnahme 11-000082-PR01
Druck- / Sogwiderstand
(wahlweise)

bis 5.000 Pa nach DIN EN 12211

Gutachtliche Stellungnahme Nr. 16-003037-PR01
Differenzklima
(wahlweise)

Klasse 2 (d + e) nach EN 12219 (Verformung)

Fähigkeit zur Freigabe
(wahlweise)

bei Türen in Flucht- und Rettungswegen

Flächenbündig
(wahlweise)

flächenbündige Ausführung FLAT

Explosionsschutz
(wahlweise)
Logo ATEX Bei Einbau in explosionsgefährdeten Bereichen bitte Bestätigungs­schreiben beachten: Explosionsschutz ATEX für Drehflügeltüren System Schröders (als PDF-Datei)

Leistungseigenschaften kombinierbar mit weiteren Türtypen "System Schröders":

Feuerschutz
(wahlweise)

EI290-Sa (Feuerschutztür System Schröders TSN-11 CE)
EI260-Sa (Feuerschutztür System Schröders TSN-3 CE)
EI230-Sa (Feuerschutztür System Schröders TSN-1 CE)

geprüft nach nach EN 1634-1

Rauchschutz
(wahlweise)

S200 (z.B. Rauchschutztür System Schröders RSN-1 CE)

geprüft nach EN 1634-3

Einbruchschutz
(wahlweise)

bis RC4(WK4) (z.B. Einbruchschutztür System Schröders ESN-1)

nach DIN EN 1627 ff

Schallschutz
(wahlweise)

bis RW (C;Ctr) = 53 (-1;-5) dB (z.B. Schallschutztür System Schröders SN-1)

nach EN ISO 10140-1 / EN ISO 10140-2 / EN ISO 717

Technische Beschreibung
Maßbereich
(Baurichtmaß)

bei Leistungseigenschaft Luftdicht, Windlast, Schlagregen bzw. Druck / Sog begrenzt auf

Breite von 500 mm bis 1.350 mm
Höhe von 500 mm bis 2.500 mm

mit Oberteil Höhe max. 3.000 mm
Oberlicht / Oberteil
  • wahlweise mit feststehendem Oberlicht / Oberteil
Türblatt

Blattdicke 68 mm bis 69 mm - glatt doppelwandig
Blechdicke 1,0 mm bis 1,5 mm

  • Dünnfalz
    • wahlweise Dickfalz
Zarge Zargensystem "ZNG" oder "ZG"

Dichtung abhängig von der Leistungseigenschaft

  • elastische Gummidichtung
  • Silikondichtung
  • Eckzarge
  • wahlweise Umfassungszarge
  • wahlweise Blockzarge
Bodendichtung

abhängig von der Leistungseigenschaft

  • ohne Dichtung
  • absenkbare Bodendichtung
  • Anschlagdichtung
Verglasung
(wahlweise)

Glasmaße und -form variabel

Mindestfriesbreite: 90 mm

  • wahlweise mit Zwischensprossen
  • wahlweise mit Bullauge
  • wahlweise auch in Oberteil

Glashalteleisten mit verdeckter Verschraubung (bei Rechteckverglasung)

Bänder

2-/3-teilige KO-Türbänder
mit patentierten Leichtlaufbändern als Leichtlauftüren
oder mit Kugellager-Zwischenringen

  • wahlweise Objektband mit 3D Verstellbarkeit
Beschläge

unterschiedliche Beschläge möglich

Verriegelung

unterschiedliche Verriegelungssysteme möglich

Profilzylinder vorgerichtet (Zylinder bauseitig)

Selbstschließung
(wahlweise)

Türschließer nach DIN EN 1154

  • wahlweise Federband bei kleineren Türen / Klappen
Einbau
  • in Mauerwerk
  • in Beton
  • in Porenbeton
  • in Ständerwände
  • in Sonderwände
  • wahlweise stumpfer Einbau zwischen die Laibung
  • wahlweise Einbau auf die Wandscheibe
Kennzeichnung

nach DIN EN 14351-1 CE-Zeichen gekennzeichnet

Wahlweise
  • zusätzliche Sicherheitseinrichtungen möglich
    (Magnetkontakt, Riegelkontakt, E-Öffner...)
  • Ausführung in Edelstahl

Die Angaben beziehen sich auf übliche Ausstattungsvarianten. Bei der Kombination unterschiedlicher Leistungseigenschaften können individuelle Ausstattungen erforderlich werden.

Die lizenzierten System Schröders Fertigungsbetriebe beraten Sie gerne bei der Planung Ihrer Anforderungen.
